إضافة الـ POE إلى الاكسس بوينت

كاتب الموضوع/ خالد خليفة

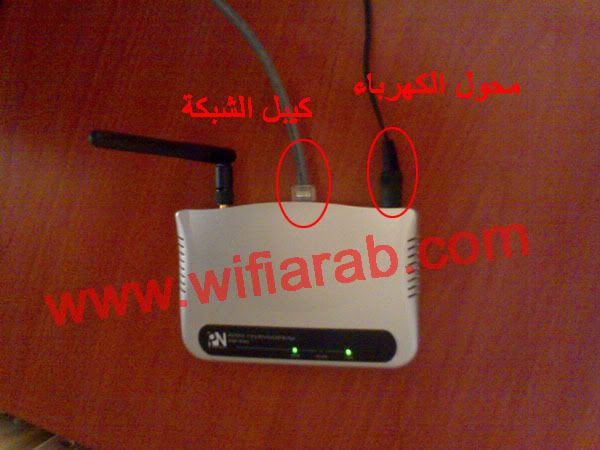

عندما تريد تشغيل أي أكسس بوينت عادي تحتاج إلى توصيل محول الكهرباء و كيبل الشبكة أيضا .

content image

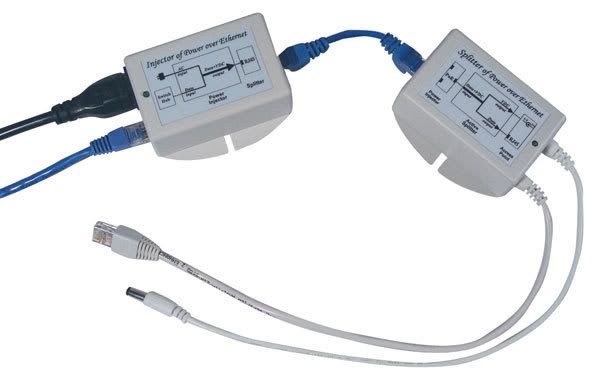

ولكن ربما اردت تشغيلها خارج المنزل أو في مكان لا تتوفر به كهرباء فأنت بحاجة إلى طقم POE كامل لهذه العملية قد يتجاوز سعره  200 ريال.

content image



ولكن إليك هذه الطريق والتعديل الذي تقوم به على الأكسس بوينت والذي يغنيك عن شراء طقم POE .



الطريقة الأولى:

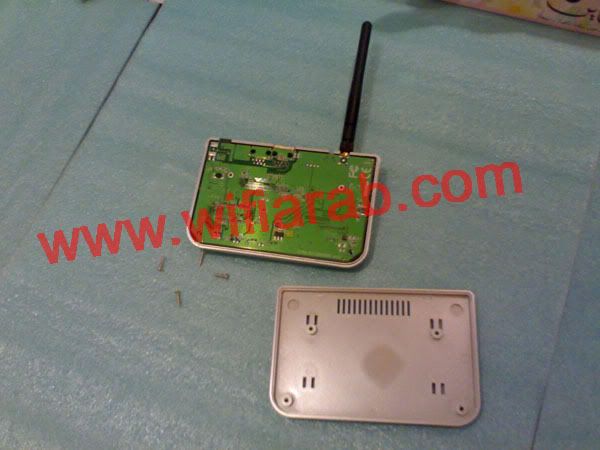

  • قم بفك الغطاء الخارجي للأكسس بوينت.

content image

  • أحضر قطعتين قصيرة من الأسلاك.

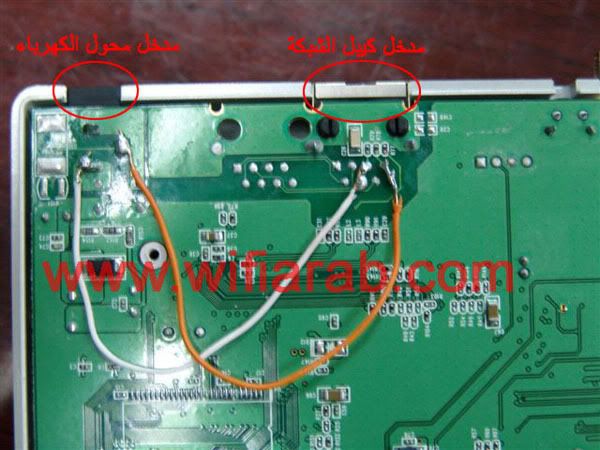

  • قم بلحمها مباشرة في الأكسس بوينت كما في الصورة التالية:

content image



الطريقة الثانية:

  • أحضر القطعة التالية:

content image



  • ثم قم بتركيبها بالأكسس بوينت كالتالي

content image



  • بعد تطبيق هذه الحركة البسيطة أصبح الأكسس بوينت يدعم الـ  POE.

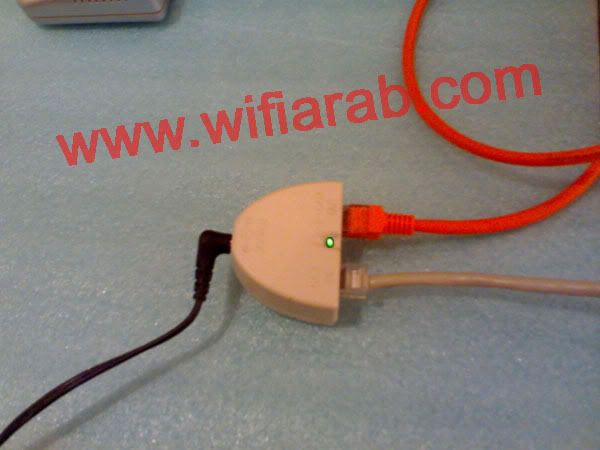

  • الان فقط تحتاج إلى الانجكتر التالي سعره بحدود 40 ريال فقط .



content image

في الطريقة الأولى ( بالتلحيم ):

  • قم بوصل كيبل شبكة من مدخل الشبكة في الأكسس بيونت إلى الإنجكتر مباشرة.
  • وقم بوصل كيبل اخر من طرف المخرج الاخر في الإنجكتر الى الكمبيوتر أو المودم.

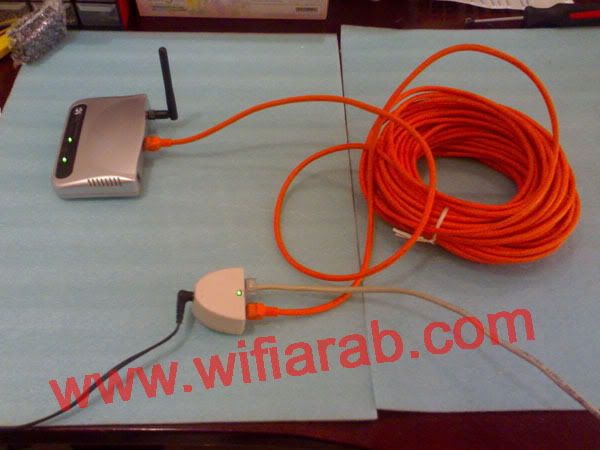

  • ووصل محول الكهرباء في الإنجكتر كما في الصورة التالية:

content image



content image



في الطريقة الثانية ( بدون تلحيم ):

  • قم بوصل كيبل شبكة من القطعة الموصلة في الأكسس بوينت إلى الإنجكتر مباشرة.
  • وقم بوصل كيبل اخر من طرف المخرج الاخر في الإنجكتر الى الكمبيوتر أو المودم.
  • ووصل محول الكهرباء في الإنجكتر كما في الصورة التالية:

content image

  • بعد عمل أحد هذه الخطوات أصبح الأكسس بوينت يعمل عن طريق كيبل الشبكة فقط والموصل بالانجكتر, الذي اصبح الان ينقل الطاقة والبيانات.



    ملاحظة/

    • الأكسس بوينت المستخدم في الشرح هو فينت WAP-554G .
    • الكيبل المستخدم CAT 5  بطول  20  متر والأكسس بوينت تعمل بشكل ممتاز .





    روابط ذات علاقة:

    مزود الطاقة عبر كيبل الشبكة

    اعدادات آكسس بوينت Pheenet WAP-554G
